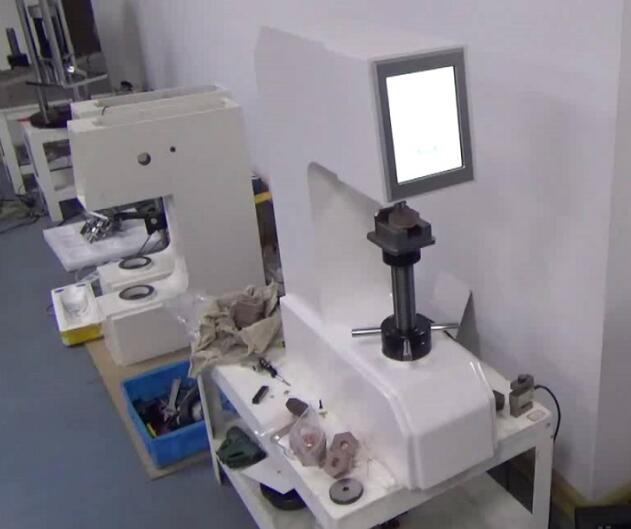

在實(shí)際應(yīng)用中，被試材料的硬度值可從硬度計(jì)指示器表盤上相應(yīng)刻度C或B直接讀出，并不需按公式來計(jì)算。試驗(yàn)時(shí)可按下表選擇壓頭和載荷數(shù)值，標(biāo)注符號(hào)及有效測量范圍，但您知不知道數(shù)顯洛氏硬度計(jì)壓頭與載荷應(yīng)用比較普遍的幾種組合為：
1.A刻度：壓頭為頂角120°的圓錐體金剛石壓頭，總載荷為588.399N,用于測定硬度較高的金屬（如碳化鎢硬質(zhì)合金等），或試件為硬的薄板材料及薄表面層而不宜采用HRC的場合。
2.B刻度：直徑為1.588mm的鋼球壓頭，總載荷為980.665N.用于測定較軟或硬度中等的金屬及未經(jīng)淬硬的鋼制品。應(yīng)用范圍為HRB20-100.當(dāng)試樣硬度低于HRB20時(shí)，在多數(shù)情況下都開始出現(xiàn)蠕變現(xiàn)象，且鋼球與試件接觸面過大，所測結(jié)果不準(zhǔn)確。當(dāng)硬度高于HRB100時(shí)，鋼球變形大，壓入試件深度太淺，所測結(jié)果也不準(zhǔn)確。
3.C刻度：頂角為120°圓錐體金剛石壓頭，總載荷為1471N.用于測定經(jīng)過熱處理淬硬的鋼制品的硬度。應(yīng)用范圍HRC20-67,若試樣硬度低于HRC20,則壓頭壓入試件深度很深，由于壓頭形狀不正確所造成的誤差加大，因而所測結(jié)果不準(zhǔn)確。若試樣硬度高于HRC67時(shí)，則壓頭壓入試件深度很淺，在壓頭尖端將產(chǎn)生一個(gè)很大的壓力，壓頭易損壞。
