1、樣品置于工作臺上,在透射或反射照明下,由物鏡成放大實像并經反射鏡成像于投影屏上。 2、可用標準玻璃尺在投影屏上進行測量,測得的數值除以物鏡的放大倍數即為工件的實際尺寸。 3、JTS-D低倍投影儀可以用預先繪制的標準放大圖對其進行比較測量。 4、一臺機器最多可以配4只不同倍率的物鏡，10X，20X, 50X，100X 滿足不同需求。
1、樣品置于工作臺上,在透射或反射照明下,由物鏡成放大實像并經反射鏡成像于投影屏上。
2、可用標準玻璃尺在投影屏上進行測量,測得的數值除以物鏡的放大倍數即為工件的實際尺寸。
3、JTS-D低倍投影儀可以用預先繪制的標準放大圖對其進行比較測量。
4、一臺機器最多可以配4只不同倍率的物鏡，10X，20X, 50X，100X 滿足不同需求。

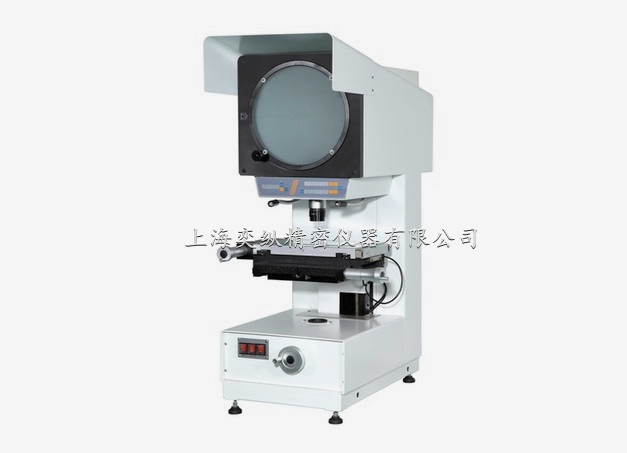

1、YZTY-300J電纜投影儀用于電線、電纜和絕緣護套的截面厚度測量 ;
2、適用于測力橡膠塑料零件、O型圈內徑外徑，機械小零件測量 ;
3、適用于鐘表、塑料、金屬、電子、彈簧五金等各行各業以及院校 ;
4、適用于企業工行、計量檢定部門的計量室、試驗室和生產車間 ;
儀器型號 YZTY-300J(機械式) 工 作 臺 X座標行程 50 測微手輪分辨值 0.01 Y座標行程 25 測微手輪分辨值 0.01 玻璃載物臺旋轉范圍 0~360° 投影屏 尺寸 ￠308，使用范圍>￠300（刻有米字線） 投影旋轉范圍 0~360° 旋轉角度游標格值 2′ 物鏡 放大倍數 10X（必備） 20X（選） 50X（選） 100X（選） 物方視場 ￠30mm ￠15mm ￠6mm ￠3mm 物方工作距 85.17mm 81.94mm 16.99mm 16.39mm 調焦范圍 80mm 儀器照明 透射與反射照明光源均為24V，150W鹵鎢燈 儀器電源 220V（AC），50/60HZ 冷卻方式 強制風冷（3只軸流風扇）
儀器型號
YZTY-300J(機械式)
工 作 臺
X座標行程
50
測微手輪分辨值
0.01
Y座標行程
25
玻璃載物臺旋轉范圍
0~360°
投影屏
尺寸
￠308，使用范圍>￠300（刻有米字線）
投影旋轉范圍
旋轉角度游標格值
2′
物鏡
放大倍數
10X（必備）
20X（選）
50X（選）
100X（選）
物方視場
￠30mm
￠15mm
￠6mm
￠3mm
物方工作距
85.17mm
81.94mm
16.99mm
16.39mm
調焦范圍
80mm
儀器照明
透射與反射照明光源均為24V，150W鹵鎢燈
儀器電源
220V（AC），50/60HZ
冷卻方式
強制風冷（3只軸流風扇）
1）包裝箱清單（標準配置）：
名 稱 數 量
主 機 1 臺
10X物鏡 1套
電源線 1根
使用說明書 1本
合格證 1份
24V 150W鹵鎢燈 2只
2）以下選購件（另外購買）：
◆20X物鏡
◆50X物鏡
◆100X物鏡
◆0-100mm標準玻璃線紋尺
